Ajuda para gravar o programa no PIC (MIKROC e PICKIT2)

Como enviar um programa da apostila (em C++) para o PIC:

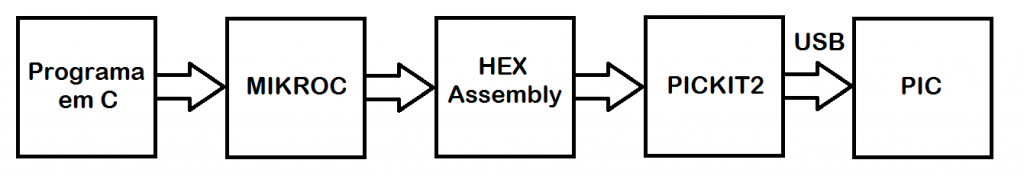

Abaixo o diagrama dos passos que serão feitos

Lista de Tarefas:

1. Criar uma pasta no desktop

2. Abrir o MIKROC (pode ser necessário uma senha de administrador)

• Close Project
• New Project
  • PIC16F628A
  • Usar pasta criada
  • 4.000 MHz
• Edit project
  • Oscillator: INTOSC
  • Power up timer: Enable
  • Todas as outras configurações em disable
• Colocar o programa (de apostila…)
• Build → Build

3. Abrir o Pickit2

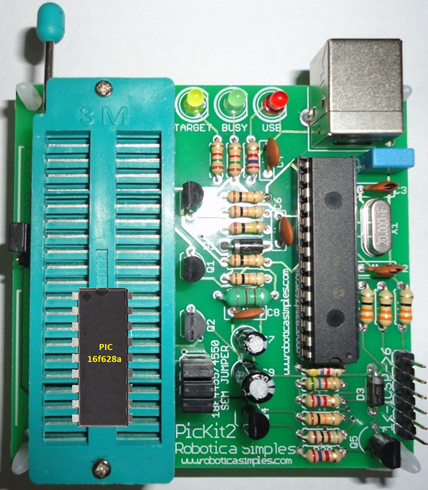

• Conectar ao gravador (colocar o PIC, veja a posição correta abaixo)

• Colocar o sensor de tensão VDD para 2,5V (não deixar em 5V)
• Import HEX
• Write

4. Montar o circuito
